Transformateurs industriels : pourquoi passer par un fabricant spécialisé

Pourquoi faire appel à un fabricant spécialisé pour vos transformateurs industriels ?

Un fabricant de transformateurs industriels conçoit un transformateur électrique autour de trois données du site : la tension d'arrivée, la tension secondaire utile et la puissance appelée. Passer par un spécialiste plutôt que par un catalogue garantit un appareil dimensionné, refroidi et isolé pour ses conditions réelles d'utilisation.

  • Un transformateur de distribution abaisse la moyenne tension du réseau (20 kV en France) vers la basse tension de l'usine (400 V).
  • Le choix entre transformateur sec et transformateur à huile dépend du local, du risque incendie et de la puissance.
  • Depuis le 1er juillet 2021, la phase 2 du règlement européen sur l'éco-conception fixe des pertes maximales à respecter.

Ce que fait un transformateur électrique dans une usine

Un transformateur électrique change le niveau de tension d'un courant alternatif sans en modifier la fréquence. Le principe repose sur deux enroulements bobinés autour d'un noyau de fer : le courant primaire, qui circule dans l'enroulement primaire, crée un flux magnétique dans le noyau, et ce flux induit une tension dans l'enroulement secondaire. Le rapport entre le nombre de spires des deux bobinages fixe le rapport entre tension primaire et tension secondaire.

Dans un site industriel, ce fonctionnement d'un transformateur se traduit de façon très concrète. Le poste de livraison reçoit l'énergie du gestionnaire de réseau en moyenne tension, le transformateur la ramène en basse tension, puis le tableau général basse tension (TGBT) la répartit vers les machines, l'éclairage et les utilités. Un transformateur ne fonctionne pas en courant continu : les convertisseurs d'électronique de puissance prennent le relais quand une ligne de production a besoin d'un courant continu, par exemple pour l'électrolyse ou certains variateurs.

Le noyau est réalisé en tôles d'acier au silicium à grains orientés, empilées pour limiter les courants de Foucault. Les enroulements sont en cuivre ou en aluminium. Ces choix de conception déterminent deux familles de pertes que tout fabricant doit annoncer : les pertes à vide, liées au noyau et présentes dès la mise sous tension, et les pertes en charge, liées à la résistance des enroulements et proportionnelles au carré du courant.

Les types de transformateurs utilisés dans l'industrie

Les types de transformateurs utilisés dans l'industrie se distinguent par leur rôle sur le réseau plus que par leur principe. Le transformateur de distribution reste le plus courant : il alimente un bâtiment ou un atelier. Le transformateur de puissance, de grande puissance, équipe les postes sources, les centrales de production et les très gros consommateurs raccordés en haute tension. D'autres modèles répondent à des usages précis.

Type de transformateurRôleApplication typique
Transformateur de distributionPassage de la moyenne tension à la basse tensionUsine, entrepôt, hôpital, immeuble tertiaire
Transformateur de puissanceLiaison entre réseaux haute tension et moyenne tensionPoste source, centrale, sidérurgie, électrochimie
Transformateur d'isolementSéparation galvanique entre deux circuits de tension identiqueSalle informatique, bloc opératoire, armoire de machine
Transformateur de courant et transformateur de tensionRéduction des grandeurs pour le comptage et la protectionCellules HTA, relais de protection, compteurs

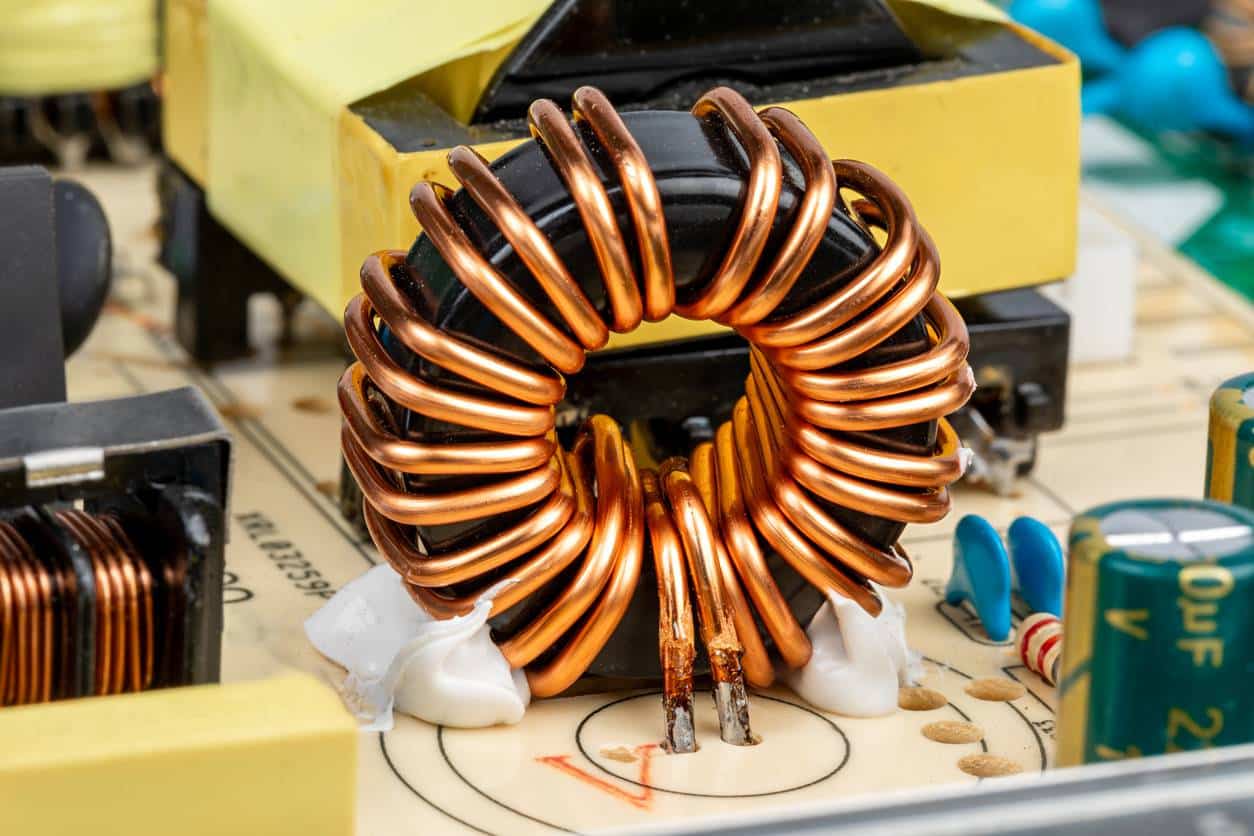

Transformateur toriqueFaible encombrement, champ de fuite réduitÉlectronique, audio, équipements médicaux

Le transformateur triphasé est le produit le plus utilisé dans l'industrie : il assure l'alimentation des moteurs, des fours, des compresseurs et des utilités de chaque entreprise raccordée en moyenne tension. Le secteur des énergies renouvelables utilise lui aussi des transformateurs élévateurs, au pied des éoliennes, dans les centrales photovoltaïques et sur les sites de stockage par batteries, où la puissance unitaire se chiffre en MVA. Pour ces parcs, les fabricants produisent en série des modèles fiables et compacts, souvent intégrés à un poste préfabriqué.

Le transformateur de courant et le transformateur de tension ne transportent pas d'énergie : ils fournissent une image fidèle du courant nominal ou de la tension nominale aux appareils de protection. Leur classe de précision compte autant que leur tenue diélectrique, et ils se commandent presque toujours avec les cellules du poste.

Transformateur sec enrobé ou transformateur immergé dans l'huile ?

Un transformateur sec et un transformateur à huile se distinguent par le milieu qui assure l'isolation et le refroidissement des enroulements. Dans le transformateur de type sec, les bobinages sont enrobés de résine et refroidis par l'air ambiant. Dans le transformateur à huile, la partie active est immergée dans une cuve remplie d'huile minérale ou d'ester végétal, qui isole et évacue la chaleur vers des radiateurs.

CritèreTransformateur sec (enrobé)Transformateur à huile
IsolationRésine époxy et airHuile minérale ou ester végétal
RefroidissementAN (air naturel) ou AF (air forcé par ventilateurs)ONAN ou ONAF selon la puissance
Risque incendieFaible, classe de comportement au feu F1 possibleÀ traiter : bac de rétention, distances, local adapté
ImplantationIntérieur, au plus près des chargesPoste extérieur ou local dédié
EntretienDépoussiérage, serrages, thermographieAnalyse d'huile périodique en plus

Quels sont les avantages des transformateurs secs ?

Les avantages des transformateurs secs tiennent surtout à leur installation en intérieur : pas de liquide inflammable, pas de bac de rétention, une maintenance réduite. La norme IEC 60076-11 leur attribue des classes d'environnement (E), de climat (C) et de comportement au feu (F), que le cahier des charges doit préciser. En contrepartie, un transformateur sec supporte moins bien les surcharges prolongées, l'humidité et les atmosphères polluées, et il devient encombrant à forte puissance.

Quand garder un transformateur à huile ?

Un transformateur à huile, à cuve hermétique ou à réservoir d'expansion, reste la référence en extérieur, en ambiance poussiéreuse ou humide et pour les fortes puissances. Les transformateurs à huile acceptent mieux les surcharges ponctuelles grâce à l'inertie thermique de la cuve. Le remplacement de l'huile minérale par un ester végétal, dont le point de feu dépasse 300 °C (classe K), réduit le risque incendie et la pollution en cas de fuite, ce qui facilite l'implantation près d'un bâtiment.

Pourquoi un fabricant spécialisé plutôt qu'un modèle de catalogue

Un fabricant spécialisé dans les transformateurs industriels part des conditions de service du site, là où un modèle de catalogue part d'une puissance normalisée. La différence se voit dès que l'installation sort du cas standard : altitude au-dessus de 1 000 mètres, température ambiante élevée, harmoniques produits par des variateurs, encombrement imposé par un local existant, ou tension primaire atypique héritée d'un ancien réseau.

Le transformateur sur mesure répond à ces contraintes par des choix techniques précis : enroulements dimensionnés pour un facteur K quand la charge est fortement non linéaire, écran électrostatique entre primaire et secondaire, refroidissement renforcé, changeur de prise adapté aux variations de la tension du réseau, double tension primaire pour anticiper un passage de 15 kV à 20 kV. Un fabricant qui conçoit lui-même ses produits calcule ces options et en garantit les performances à la réception.

Selon SEM SHUNER, chaque projet industriel a ses propres spécificités, et la conception sur mesure permet de répondre aux contraintes des environnements industriels complexes, de la production d'énergie aux installations de process. Cette logique vaut aussi pour les autres équipements dédiés : les secteurs qui font appel à des machines spéciales suivent la même démarche, du cahier des charges à la recette en usine.

Le service après-vente pèse autant que la fabrication. Un transformateur de puissance est conçu pour fonctionner plusieurs décennies ; la disponibilité de pièces, la capacité à réaliser un rebobinage et la présence d'un contact technique joignable en cas de défaut comptent dans le cycle de vie de l'appareil.

Les critères de qualité à vérifier chez un fabricant de transformateurs

Les critères de qualité d'un fabricant de transformateurs se vérifient sur pièces, pas sur une plaquette commerciale. Trois documents donnent l'essentiel : les rapports d'essais, la conformité aux normes de l'industrie et les références de chantiers comparables.

  • Normes : série IEC 60076 (NF EN 60076) pour les transformateurs de puissance, IEC 60076-11 pour les transformateurs secs, EN 50588-1 pour les transformateurs de distribution de moyenne puissance.
  • Essais individuels : contrôle du rapport de transformation, des pertes à vide et en charge, de la tension de court-circuit et essais diélectriques, réalisés sur chaque appareil avant expédition.
  • Essais de type : échauffement, tenue aux chocs de foudre, tenue au court-circuit, menés sur un modèle représentatif.
  • Système qualité : certification ISO 9001 de l'usine de fabrication et traçabilité des matériaux.
  • Bruit : niveau de puissance acoustique garanti, utile quand le poste jouxte des bureaux ou des riverains.

Un acteur majeur comme Schneider Electric, Hitachi Energy ou Mitsubishi Electric publie ces données sur une large gamme ; un fabricant français de taille moyenne les fournit aussi, souvent avec plus de souplesse sur les délais et les variantes. Dans les deux cas, la qualité et l'expertise se jugent sur la capacité à répondre précisément à un cahier des charges écrit.

Éco-conception : les pertes maximales imposées par l'Europe

L'éco-conception des transformateurs encadre les pertes de tout transformateur de distribution ou de puissance mis sur le marché européen. Le règlement (UE) n° 548/2014, modifié par le règlement (UE) 2019/1783, fixe des valeurs maximales de pertes à vide et en charge par niveau de puissance ; sa phase 2 s'applique depuis le 1er juillet 2021. Les transformateurs eco design conformes affichent donc un haut rendement, au prix d'un appareil plus lourd et plus riche en matériaux actifs.

Pour un industriel, l'enjeu dépasse la conformité. Un transformateur de 1 000 kVA reste sous tension en permanence : ses pertes à vide courent toute l'année, usine à l'arrêt compris. Comparer deux offres sur la seule base du prix d'achat fausse le calcul ; il faut capitaliser les pertes sur la durée d'utilisation. Cette réflexion s'intègre naturellement à un audit énergétique réglementaire de l'entreprise, qui chiffre les consommations du poste de livraison.

Comment choisir un transformateur industriel ?

Choisir un transformateur industriel commence par un bilan de puissance : addition des charges, coefficients de simultanéité et d'utilisation, réserve pour les extensions prévues. Le résultat donne la puissance en kVA à demander, à arrondir vers la valeur normalisée supérieure. Un appareil surdimensionné tourne à faible charge et paie des pertes à vide inutiles ; un appareil trop juste chauffe et vieillit vite.

Viennent ensuite les données électriques : tension primaire du réseau, tension secondaire, couplage (Dyn11 est le plus courant en distribution), tension de court-circuit, plage du changeur de prise. Les conditions d'installation complètent le dossier : intérieur ou extérieur, ventilation du local, altitude, distance avec le TGBT. Ce cahier des charges, transmis à plusieurs fournisseurs de transformateurs, permet des offres comparables. La logique rejoint celle de tout investissement d'équipement : les pistes pour économiser sur l'achat de machines industrielles s'appliquent aussi au poste électrique, à commencer par la comparaison du coût sur toute la durée de vie.

Où trouver des fabricants de transformateurs ?

Pour trouver des fabricants de transformateurs, la recherche passe par trois canaux : les plateformes professionnelles qui référencent les constructeurs par type de transformateur, les syndicats professionnels de la filière électrique et les bureaux d'études, qui connaissent les ateliers capables de produire un modèle spécial. Les principaux fabricants mondiaux couvrent toute la gamme, du petit transformateur de distribution au transformateur de puissance de plusieurs centaines de MVA.

Un fabricant en France ou en Europe présente des atouts concrets : transport plus court, interlocuteur dans la même langue, visite d'usine et assistance aux essais de réception plus simples à organiser. Pour une installation critique, rencontrer l'équipe qui assure la conception et assister aux essais en plateforme reste la meilleure garantie que l'appareil livré correspond à l'appareil commandé.

Transformateur industriel : fabrication, durée de vie et maintenance

Quelle est la durée de vie d'un transformateur industriel ?

La durée de vie d'un transformateur industriel dépend surtout de la température de ses isolants : chaque surchauffe prolongée accélère leur vieillissement. Bien dimensionné et entretenu, un transformateur dépasse couramment plusieurs décennies de service ; une analyse d'huile régulière ou une thermographie annuelle signale les dérives avant la panne.

Faut-il un contrat de maintenance avec le fabricant ?

Un contrat de maintenance avec le fabricant n'est pas obligatoire, mais il donne accès aux pièces d'origine, aux historiques d'essais et à des techniciens formés au modèle. Pour un site dont l'arrêt coûte cher, cette solution réduit la durée d'intervention en cas de défaut.

Pourquoi le temps de fabrication varie-t-il autant ?

Le temps de fabrication d'un transformateur varie selon la puissance, le degré de personnalisation et la disponibilité des tôles magnétiques et du cuivre. Un transformateur de distribution standard se livre bien plus vite qu'un transformateur de puissance sur mesure, dont la fabrication et les essais demandent plusieurs mois.
