La tuyauterie industrielle désigne l'ensemble des réseaux de tuyaux, raccords, vannes et supports qui assurent le transport de fluides dans une usine : eau, vapeur, air comprimé, gaz ou produits chimiques. Sa performance technique se joue à la conception, au choix des matériaux et à la maintenance de chaque équipement de l'industrie.
- Conception
- Un plan isométrique, des calculs de pression et de dilatation, puis une fabrication sur mesure en atelier : un réseau industriel bien dessiné coûte moins cher à exploiter.
- Matériaux
- Acier carbone, acier inoxydable, inox et aluminium ou polymères : le fluide, la température et la pression décident, pas l'habitude.
- Exploitation
- Vannes pilotées, capteurs et inspection planifiée limitent fuites, arrêts de production et pertes d'énergie.
À quoi sert une tuyauterie industrielle sur un site de production ?
Une tuyauterie industrielle relie entre eux les équipements d'un procédé : cuves, pompes, échangeurs, compresseurs, chaudières, réacteurs. Elle achemine l'eau de refroidissement, la vapeur, l'air comprimé, le gaz naturel, les huiles ou les produits chimiques, à la bonne pression et à la bonne température. Dans l'agroalimentaire, la pharmacie, la chimie, l'énergie ou le traitement des eaux, chaque ligne de tuyauterie répond à un besoin précis du procédé et à des conditions d'hygiène ou de sécurité propres au secteur.
La différence avec la plomberie du bâtiment tient aux contraintes : diamètres plus importants, pressions élevées, fluides dangereux ou corrosifs, fonctionnement continu. Un réseau industriel mal dimensionné se paie chaque jour en pertes de charge, en surconsommation des pompes et en usure prématurée. À l'inverse, des réseaux de tuyaux bien tracés, calorifugés et équipés des bons organes de régulation deviennent un vrai levier d'efficacité énergétique pour l'entreprise, car ils réduisent la puissance demandée aux machines.
Pour une entreprise industrielle, la tuyauterie représente donc un actif de production à part entière, au même titre qu'une machine. Elle se conçoit, se documente, s'inspecte et se modifie selon des règles techniques connues, celles que suivent les bureaux d'études et les entreprises de tuyauterie industrielle. Les enjeux varient selon l'activité : dans l'industrie chimique, l'étanchéité face aux produits dangereux prime ; dans l'industrie agroalimentaire, la nettoyabilité des lignes passe avant tout.
Chaudronnerie et tuyauterie : deux métiers voisins
La chaudronnerie et la tuyauterie partagent les mêmes ateliers, les mêmes procédés de soudage et souvent les mêmes chantiers, mais leur objet diffère. Le chaudronnier fabrique des volumes à partir de tôles : cuves, réservoirs, trémies, gaines, capotages. Le tuyauteur industriel, lui, fabrique et assemble les lignes qui relient ces volumes, à partir de tubes, de coudes, de brides et de piquages.
Dans les faits, beaucoup d'entreprises proposent une offre complète « tuyauterie, chaudronnerie, maintenance industrielle » : la conception et fabrication en atelier, la pose sur site, puis l'entretien du réseau. Un même projet industriel mobilise ainsi un bureau d'études, des chaudronniers, des tuyauteurs soudeurs et des monteurs, qui travaillent sur les mêmes plans. Les structures mécano-soudées, châssis, passerelles et supports de racks font souvent partie du même lot de travaux.
Cette proximité explique pourquoi les annonces d'emploi et les formations associent fréquemment les deux métiers : un professionnel qui maîtrise la lecture de plan, le traçage et le soudage passe de l'un à l'autre plus facilement qu'on ne le croit.
Quels matériaux choisir pour une tuyauterie industrielle ?
Le choix des matériaux d'une tuyauterie industrielle découle de quatre paramètres : la nature du fluide, sa température, sa pression de service et l'environnement extérieur (humidité, atmosphère saline, ambiance chimique). Le budget compte, mais un matériau sous-dimensionné face à la corrosion coûte bien plus cher en remplacements et en arrêts qu'il ne fait économiser à l'achat.
| Matériau | Usages courants | Points forts | Limites |
|---|---|---|---|
| Acier carbone | Vapeur, eau surchauffée, hydrocarbures, gaz | Résistance mécanique, soudabilité, coût modéré | Corrosion sans protection ni revêtement |
| Acier inoxydable (304L, 316L) | Agroalimentaire, pharmacie, chimie, eau pure | Hygiène, tenue à la corrosion, durée de vie | Coût plus élevé, soudage plus exigeant |
| Aluminium | Réseaux d'air comprimé, vide | Légèreté, montage rapide, intérieur lisse | Pressions et températures plus limitées |
| Polymères (PEHD, PVC-C, PP) | Traitement des eaux, acides dilués, effluents | Inertie chimique, poids réduit | Sensibles à la chaleur et aux UV |
| Cuivre | Fluides frigorigènes, gaz médicaux | Conductivité, brasage facile | Diamètres réduits, coût de la matière |
Les couples inox et aluminium ou acier inox et acier carbone demandent aussi de l'attention aux jonctions : deux métaux différents en contact dans un milieu humide forment une pile et le moins noble se corrode. Des raccords isolants ou des brides à joint diélectrique évitent ce défaut, fréquent sur les extensions de réseau réalisées au fil des années.
De la conception à la mise en service d'un réseau
Un projet de tuyauterie industrielle commence au bureau d'études. Le schéma de procédé (PID) fixe les lignes, les instruments et les vannes ; le tracé en 3D puis les plans isométriques donnent à l'atelier chaque longueur, chaque coude et chaque piquage. Les calculs vérifient l'épaisseur des tubes face à la pression, la dilatation thermique, le poids sur les supports et les pertes de charge. Sur une installation complexe, avec des dizaines de lignes croisées dans un rack, cette étape technique conditionne l'accès futur aux vannes et la facilité des opérations de maintenance.
Préfabrication en atelier et pose sur chantier
La fabrication sur mesure se fait d'abord en atelier : découpe, chanfreinage, cintrage, pointage puis soudage des tronçons, ou « spools ». Cette préfabrication améliore la qualité des soudures et raccourcit le temps passé sur le site. Le chantier se concentre ensuite sur la mise en place des supports, l'assemblage des tronçons et les soudures de raccordement. Le choix des colliers, consoles et ancrages relève d'un vrai système de fixation adapté aux charges et aux vibrations : un support mal placé transmet les efforts aux brides et finit par provoquer des fuites.
Contrôles et conformité réglementaire
Avant la mise en service, la réalisation passe par des contrôles : contrôle visuel des soudures, ressuage, radiographie ou ultrasons selon la criticité, puis épreuve hydraulique en pression. En Europe, les tuyauteries véhiculant un fluide sous pression relèvent de la directive 2014/68/UE (DESP) dès certains seuils de pression et de diamètre, et la norme NF EN 13480 encadre la conception et la fabrication des tuyauteries industrielles métalliques. Les soudeurs justifient d'une qualification, selon NF EN ISO 9606-1 pour les aciers. La conformité se documente dans un dossier de fin de travaux qui servira à toute la maintenance future.
Réguler le débit avec des vannes électromagnétiques
Les électrovannes jouent un rôle direct sur la performance d'une tuyauterie industrielle. Une vanne électromagnétique utilise un électroaimant pour ouvrir ou fermer le passage du fluide sur commande électrique : la régulation devient précise, rapide et pilotable par l'automate du procédé. Sur un réseau d'eau, d'air comprimé ou de gaz, elle coupe une ligne à l'arrêt d'une machine, isole une zone en cas d'alarme ou dose un fluide au bon moment, ce qui réduit les pertes d'énergie et les consommations inutiles.
Le choix d'une électrovanne dépend de la pression de service, de la température et de la nature du fluide (liquide, gazeux, corrosif), qui orientent le matériau du corps (laiton, inox) et des joints. La fréquence de manœuvre compte aussi : une vanne qui bascule toutes les minutes ne se dimensionne pas comme une vanne de sécurité qui reste ouverte des semaines. Une fermeture trop brutale sur une conduite longue provoque des coups de bélier ; des modèles à fermeture amortie ou un temps de manœuvre réglé atténuent ces chocs hydrauliques, souvent responsables de la détérioration des tuyaux, des joints et des supports.
Reliées à une supervision, ces vannes s'intègrent à la gestion à distance du site : l'exploitant suit leur état, les commande et repère une anomalie de débit sans se déplacer.
Maintenance : garder un réseau sûr et performant
La maintenance d'une tuyauterie industrielle commence par un inventaire : chaque ligne repérée, identifiée par la couleur de son fluide selon la norme NF X08-100, et rattachée à son plan. Sans ce repérage, une intervention urgente fait perdre un temps précieux et expose les équipes à une erreur de vanne.
L'inspection périodique des tuyaux, des vannes et des joints permet de repérer l'usure, la corrosion, les supports desserrés ou les calorifuges abîmés avant qu'ils ne compromettent l'intégrité du réseau. Le nettoyage des canalisations évite dépôts et obstructions, qui font chuter le débit et monter la pression en amont. Les pièces abîmées se remplacent avant la panne : une réparation planifiée pendant un arrêt programmé coûte bien moins qu'un arrêt de production imprévu. La même logique vaut pour les machines raccordées, et la démarche pour préserver le matériel industriel et sa rentabilité s'applique aussi aux pompes et compresseurs qui alimentent les lignes.
La sécurité des intervenants fait partie du plan : consignation des lignes, purge, vérification de l'absence de pression et de produit avant toute ouverture. Pour les tuyauteries soumises à la réglementation des équipements sous pression, l'exploitant organise en plus les inspections et requalifications périodiques prévues par les textes, avec un organisme habilité.
Détecter les fuites avant qu'elles coûtent cher
La détection des fuites sur une tuyauterie industrielle s'appuie aujourd'hui sur plusieurs technologies complémentaires. Les capteurs acoustiques et les détecteurs à ultrasons repèrent le sifflement d'une fuite, même minime, sur l'air comprimé, la vapeur ou le gaz, y compris sur des tuyaux cachés ou difficiles d'accès. La thermographie infrarouge révèle les variations de température causées par une fissure, un purgeur bloqué ou un calorifuge dégradé, sans démonter quoi que ce soit.

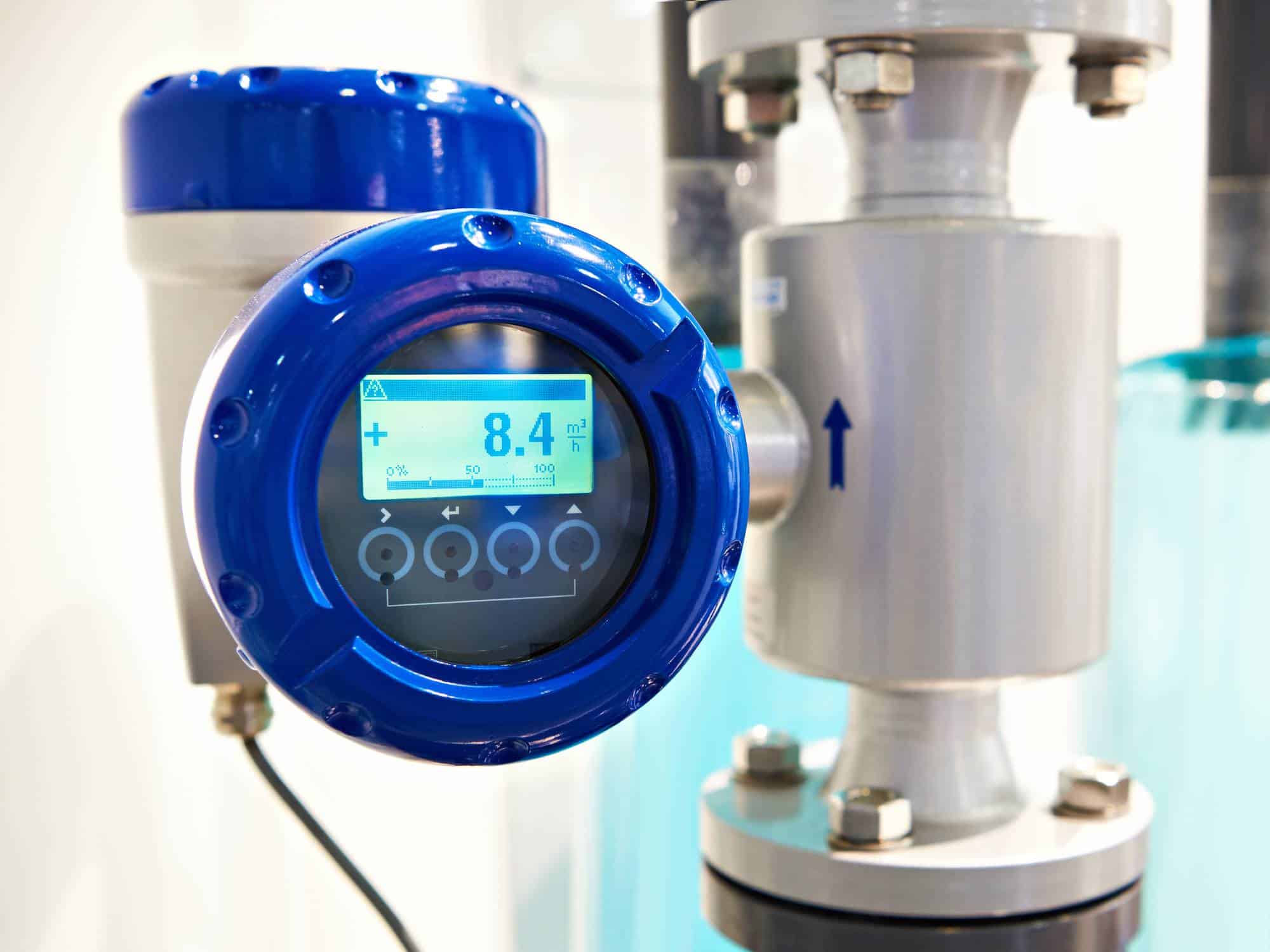

Les débitmètres et capteurs de pression installés en plusieurs points du réseau complètent ces rondes : un écart entre le débit entrant et le débit consommé signale une perte. Analysées dans un logiciel de supervision, parfois avec des modèles prédictifs, ces données aident à situer les zones à risque et à planifier les interventions avant que le problème devienne critique. Sur les réseaux d'air comprimé, souvent négligés, une campagne de recherche de fuites fait partie des actions les plus rentables d'un plan d'économies d'énergie.
Le métier de tuyauteur industriel et ses débouchés
Le tuyauteur industriel lit les plans isométriques, trace, découpe, met en forme et assemble les éléments de tuyauterie, en atelier comme sur chantier. Selon les entreprises, il soude lui-même (on parle alors de tuyauteur soudeur) ou travaille en binôme avec un soudeur qualifié. Le métier demande de la rigueur, une bonne vision dans l'espace, la maîtrise des procédés de soudage et le respect strict des consignes de sécurité en milieu industriel. Il s'ouvre aussi aux femmes : les offres d'emploi s'adressent de plus en plus souvent au tuyauteur ou à la tuyauteuse industrielle, dont l'expertise permet d'assurer la continuité des installations.
Plusieurs voies mènent à ce métier : CAP ou bac professionnel dans les filières de la chaudronnerie et de la tuyauterie, apprentissage, ou titre professionnel de tuyauteur industriel délivré par le ministère du Travail, préparé notamment à l'Afpa en formation qualifiante pour adultes. Les débouchés se trouvent dans la chimie, la pétrochimie, l'énergie, le nucléaire, l'agroalimentaire, la pharmacie et le traitement des eaux, chez les entreprises de tuyauterie industrielle comme dans les services maintenance des usines. Le secteur peine régulièrement à recruter, ce qui ouvre des perspectives d'évolution vers les postes de chef d'équipe, de chargé d'affaires ou de dessinateur en bureau d'études.
Plomberie ou procédé, formation du tuyauteur et audit d'un réseau existant
Quelle différence entre tuyauterie industrielle et plomberie ?
La tuyauterie industrielle transporte des fluides de procédé, souvent sous pression, chauds ou dangereux, dans des diamètres et des matériaux que la plomberie du bâtiment n'utilise pas. Elle obéit à des normes spécifiques comme la NF EN 13480 et, au-delà de certains seuils, à la directive équipements sous pression.
Comment se former au métier de tuyauteur industriel ?
Le titre professionnel de tuyauteur industriel du ministère du Travail se prépare en formation qualifiante, notamment à l'Afpa ; les jeunes passent plutôt par un CAP ou un bac professionnel en chaudronnerie et tuyauterie, souvent en apprentissage.
Faut-il refaire tout un réseau pour gagner en performance ?
Une refonte complète s'impose rarement. Un audit du réseau suffit souvent à cibler les gains : recherche de fuites, calorifugeage des lignes chaudes, remplacement des vannes manuelles par des électrovannes pilotées et suppression des tronçons morts.
